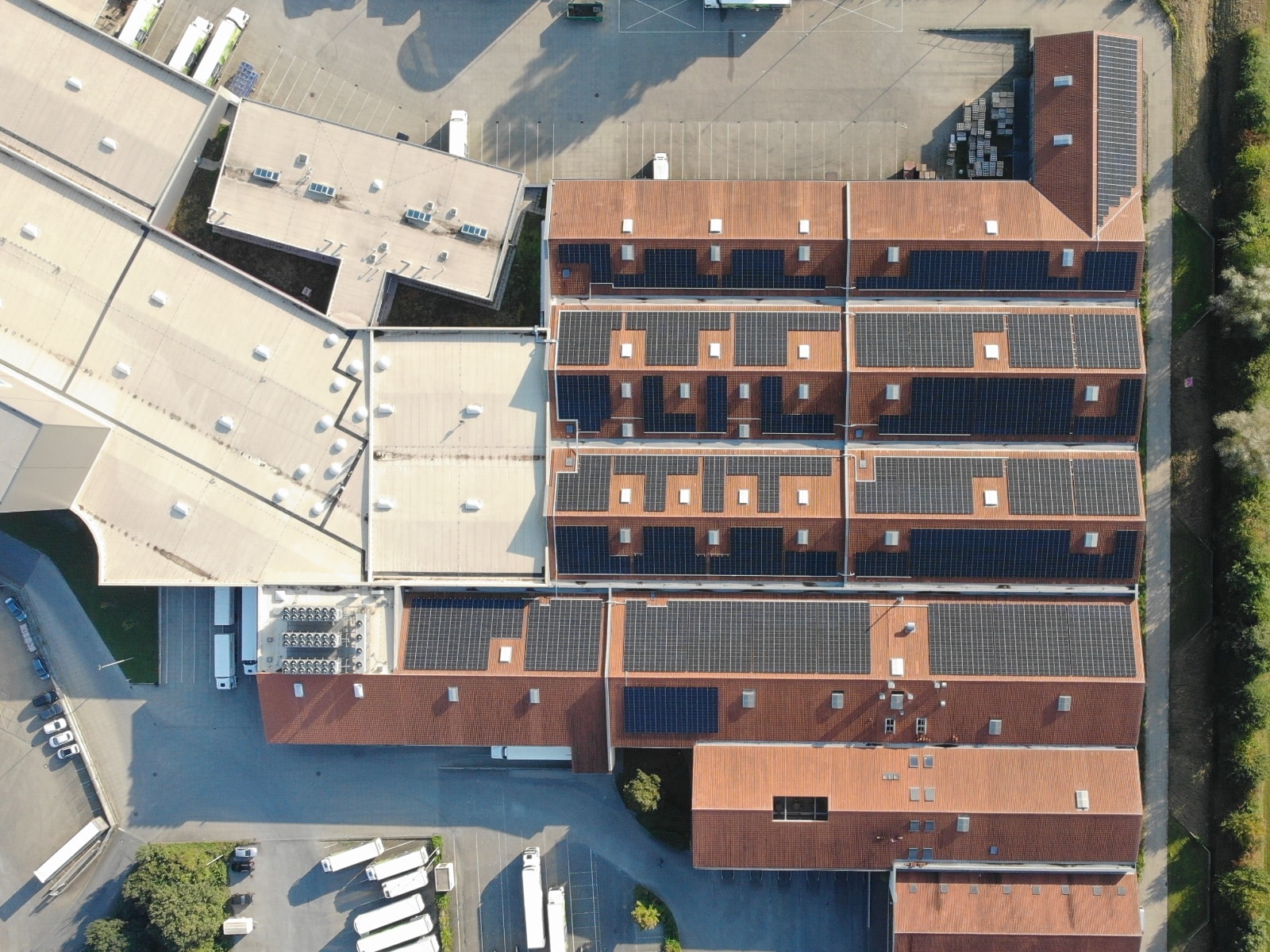

Große Lagerhallen tragen in aller Regel Trapezblech oder eine Flachdachabdichtung. In Coesfeld ist das anders: Dort sitzt auf einem Satteldach mit Dachpfannen eine Photovoltaikanlage mit 1 MW Nennleistung, realisiert von unserem Kunden COEBIZ GmbH. Montiert wurde mit unserem Schrägdachsystem – rund 6.900 Dachhaken und 12 Kilometer Schiene tragen hier die Modulfläche.
Die Anlage ist vor etwa zwei Jahren entstanden und läuft seitdem im Dauerbetrieb.
Ost/West-Belegung statt Südausrichtung
Das Satteldach gibt die Belegung vor: Die 2.409 Module mit je 415 Wp verteilen sich auf Ost- und Westseite. Für den Betreiber ist das ein Vorteil, denn eine Ost/West-Anlage liefert früh am Morgen und noch am späten Nachmittag Strom, statt alles in eine schmale Mittagsspitze zu legen. Genau das passt zum Lastprofil eines Betriebs, der über den kompletten Arbeitstag Strom zieht.
Ablesen lässt sich das an der Eigenverbrauchsquote: 79 Prozent der erzeugten Energie werden direkt im Unternehmen genutzt. Von den rund 852.858 kWh Jahresertrag bleibt also der weit überwiegende Teil im Haus.
Die Eckdaten des Projekts
- Standort: Coesfeld
- Anlagentyp: PV-Industrieanlage
- Module: 2.409 Stück à 415 Wp
- Nennleistung: 1 MWp
- Dachtyp: Satteldach mit Pfannendeckung
- Belegung: Ost/West
- Dachhaken: 6.900 Stück (EKV-NORD Classic)
- Schienenmaterial: 12 km
- Solarkabel: 25 km
- PV-Generatorenergie: 852.858 kWh/Jahr
- Eigenverbrauchsquote: 79 %
Warum das Pfannendach die anspruchsvollere Montage ist
Auf Trapezblech verschraubt man in der Sicke und ist fertig. Beim Pfannendach sieht die Sache anders aus. Jeder Dachhaken muss einzeln gesetzt werden, und zwar auf dem Sparren statt auf der Lattung. Die Pfanne darüber wird angehoben, gegebenenfalls nachgearbeitet und muss danach wieder plan aufliegen – sonst hat man in ein paar Jahren ein Thema mit der Dachhaut.
Bei 6.900 Haken ist das eine erhebliche Menge Handarbeit. Dass sich ein Projekt dieser Größenordnung trotzdem auf einem Pfannendach umsetzen lässt, hängt an zwei Dingen: einem eingespielten Montageteam und einem Hakensystem, das Toleranzen bei Sparrenabstand und Pfannenform aufnimmt.
Danke an COEBIZ für das Bildmaterial, die Projektdaten und das Vertrauen in unsere Produkte und Lösungen.
